Las soluciones de acceso vertical industrial requieren una evaluación cuidadosa de la integridad estructural, el diseño centrado en el ser humano y la resistencia ambiental.Escaleras de acerosirven como componentes centrales de paso vertical para muchos proyectos de instalaciones, respaldando flujos de trabajo regulares de inspección, mantenimiento y operación aérea en plantas de fabricación, estaciones de servicios públicos y sitios de industria pesada. Este artículo desglosa las dimensiones de evaluación práctica, la lógica de selección de materiales, los detalles de construcción orientados a la seguridad y las consideraciones de adaptabilidad para la implementación en campo, ayudando a los equipos de ingeniería a tomar decisiones de diseño bien fundamentadas sin centrarse en métricas de gastos comerciales.
Tabla de contenidos (haga clic para saltar a cada sección)
- 1. Requisitos de desempeño estructural para equipos de acceso vertical industrial
- 2. Estrategias de selección de materiales y tratamiento de superficies para servicio de campo a largo plazo
- 3. Geometría ergonómica y planificación de funciones de seguridad integradas
- 4. Adaptación personalizada según las condiciones ambientales únicas del sitio
- 5. Estándares de fabricación de soldadura y esquemas de montaje confiables
- 6. Preguntas técnicas frecuentes
Los sitios industriales exigen constantemente vías de movimiento vertical estables y confiables para los operadores que realizan verificaciones rutinarias de equipos, reparaciones de componentes y monitoreo de sistemas aéreos. Sin hardware de acceso vertical diseñado adecuadamente, el personal enfrenta riesgos elevados durante las tareas de ascenso, especialmente en alturas elevadas o dentro de zonas operativas húmedas y corrosivas. Muchos equipos de ingeniería dan prioridad únicamente a la resistencia de la materia prima y pasan por alto parámetros interconectados, como la tolerancia de desplazamiento de los peldaños, la continuidad de la jaula de protección y las especificaciones de anclaje de la base. Cada dimensión interactúa para definir la seguridad operativa general para los usuarios finales. Diseñado adecuadamenteEscaleras de aceroequilibre la capacidad de carga mecánica, la ingeniería de factor humano y la durabilidad ambiental para ofrecer un rendimiento constante durante todo el año.
1. Requisitos de desempeño estructural para equipos de acceso vertical industrial
El desempeño estructural comienza con las vigas de carga primarias que forman la columna vertebral principal de los conjuntos trepadores verticales. Los perfiles de vigas comunes incluyen ángulos de acero, canales de acero y tubos huecos cuadrados, cada uno seleccionado según la altura total de instalación y las cargas operativas previstas. Las alturas de ascenso más altas exigen material en bruto de mayor calibre para resistir la flexión y la deflexión lateral bajo el peso del operador más cargas incidentales al transportar herramientas. Para instalaciones que superan los seis metros de alcance vertical total, mejorar las especificaciones de la sección transversal de la viga se vuelve fundamental para mantener la rigidez estructural a largo plazo.
El ancho libre interno entre las vigas de carga influye directamente en la comodidad de escalada y en la posición segura del agarre. La medida de separación interna más utilizada es de unos cuatrocientos milímetros, lo que se adapta cómodamente a las dimensiones del cuerpo de un adulto durante el ascenso y el descenso. Cuando se espera que dos personas trepen simultáneamente, se pueden diseñar configuraciones personalizadas más amplias, aunque esto requiere un cálculo estructural dedicado para preservar la rigidez de la viga en todo el tramo ampliado.
- Los miembros principales que soportan carga deben resistir la deformación lateral bajo cargas estáticas y dinámicas incidentales generadas por el personal que trepa.
- Las plataformas de descanso intermedias se vuelven obligatorias una vez que los segmentos de escalada continuos individuales superan los seis metros de altura vertical.
- Las dimensiones de la plataforma deben satisfacer los umbrales de ancho mínimo e incorporar barandillas circundantes que cumplan con las normas para evitar riesgos de caídas en los puntos de interrupción a lo largo de la ruta de escalada.
- Todas las juntas estructurales primarias deben preservar la integridad mecánica durante miles de ciclos de ascenso a lo largo de la vida útil del equipo.
Las plataformas de descanso ofrecen un doble valor: brindan a los operadores oportunidades para recuperar la resistencia física durante ascensos largos y segmentan tramos de ascenso altos y continuos en secciones más seguras y manejables. Los requisitos de altura de la barandilla de la plataforma, espacio entre postes y placa de protección siguen pautas de seguridad estandarizadas para cerrar posibles espacios de apertura por caída. Cuando una plataforma forma parte de una estación de trabajo en el extremo superior de los tramos de ascenso, se aplican reglas adicionales de altura de protección para la protección del perímetro alrededor de los bordes de trabajo expuestos.
2. Estrategias de selección de materiales y tratamiento de superficies para servicio de campo a largo plazo
La elección de las materias primas establece las propiedades mecánicas básicas; sin embargo, la preparación de la superficie determina en gran medida la vida útil en entornos industriales expuestos. Los diferentes entornos operativos imponen distintas amenazas: la condensación de humedad, los vapores químicos, las partículas en suspensión en el aire y las fluctuaciones de temperatura aceleran la degradación metálica si los acabados protectores no se implementan de manera suficiente. Las instalaciones en ambientes secos en interiores pueden depender de sistemas de imprimación más pintura de acabado, mientras que las instalaciones en exteriores o con actividad química recomiendan encarecidamente el tratamiento galvanizado en caliente. Se deben seguir objetivos de espesor mínimo de capa de zinc para acabados galvanizados para lograr un rendimiento anticorrosión confiable durante ciclos de implementación de varios años.
Tabla de referencia de materiales de componentes comunes
| Nombre del componente | Opciones de materiales típicas | Notas prácticas clave |
|---|---|---|
| Vigas de escalera principal | Escuadra de acero laminada en caliente, sección hueca rectangular, canal de acero | Se requiere una sección transversal más gruesa para alturas superiores a 6 metros |
| Peldaños de escalada | Acero redondo macizo, barras de acero planas. | Superficies lisas y sin rebabas; modificaciones antideslizantes disponibles |
| Anillos horizontales de jaula de seguridad | Acero redondo macizo | Instalación continua hasta la plataforma o el punto de terminación superior |
| Barras de refuerzo verticales tipo jaula | Acero redondo macizo, cantidad distribuida uniformemente | Mínimo cuatro barras de refuerzo verticales para jaulas de seguridad de recinto completo |
Los materiales de los peldaños suelen incluir barras de acero redondas o perfiles de acero planos. Los peldaños redondos de acero deben mantener superficies lisas y sin rebabas para evitar lesiones en las manos durante el agarre. Las variantes de peldaños de acero plano pueden integrar crestas antideslizantes para aumentar el contacto de fricción. La desviación entre el espaciado de centro a centro de los peldaños adyacentes debe permanecer estrictamente controlada; La variación excesiva altera el ritmo natural de ascenso humano y aumenta el riesgo de tropezar o dar un paso en falso. Los peldaños deben extenderse más allá de las caras de la viga principal y recibir topes de límite soldados seguros para eliminar los riesgos de que los peldaños se desprendan bajo carga repetida.
La calidad del sistema de recubrimiento impacta directamente la frecuencia del mantenimiento. La imprimación antioxidante de dos capas combinada con dos capas de pintura de acabado forma un flujo de trabajo de protección a base de pintura estándar para instalaciones interiores protegidas. Las instalaciones expuestas en campo se benefician mucho más de la galvanización en caliente, que crea un blindaje de zinc adherido metalúrgicamente que cubre cada superficie, incluidas las grietas ocultas dentro de los conjuntos soldados. La limpieza adecuada de la superficie antes de galvanizar o pintar es esencial para lograr una adhesión constante entre el sustrato metálico y las capas protectoras exteriores.
3. Geometría ergonómica y planificación de funciones de seguridad integradas
Un buen diseño ergonómico alinea las dimensiones del hardware con los patrones de movimiento del cuerpo humano, lo que reduce la fatiga del operador y al mismo tiempo aumenta la seguridad general del sitio. El espaciado de centro a centro de los peldaños representa uno de los parámetros ergonómicos más críticos. El espaciado industrial estándar es de doscientos cincuenta milímetros, con un rango aceptable entre doscientos y trescientos milímetros. Los estrictos límites de tolerancia dimensional evitan la colocación desigual de los peldaños, lo que puede provocar errores durante los rápidos trabajos de mantenimiento.
Las opciones de modificación antideslizante abordan los riesgos de superficies resbaladizas que surgen en zonas de trabajo húmedas, propensas a la condensación o a las salpicaduras de aceite. Los tratamientos disponibles incluyen moleteado en superficies de peldaños, tiras de acero soldadas antideslizantes o capas de revestimiento de alta fricción especialmente formuladas. Cada opción aumenta la fricción de la superficie de los puntos de contacto del zapato, lo que reduce la probabilidad de deslizamiento cuando los operadores usan calzado de trabajo industrial estándar. Los proyectos ubicados en condiciones persistentemente húmedas deben priorizar las mejoras antideslizantes como elementos de diseño no negociables.

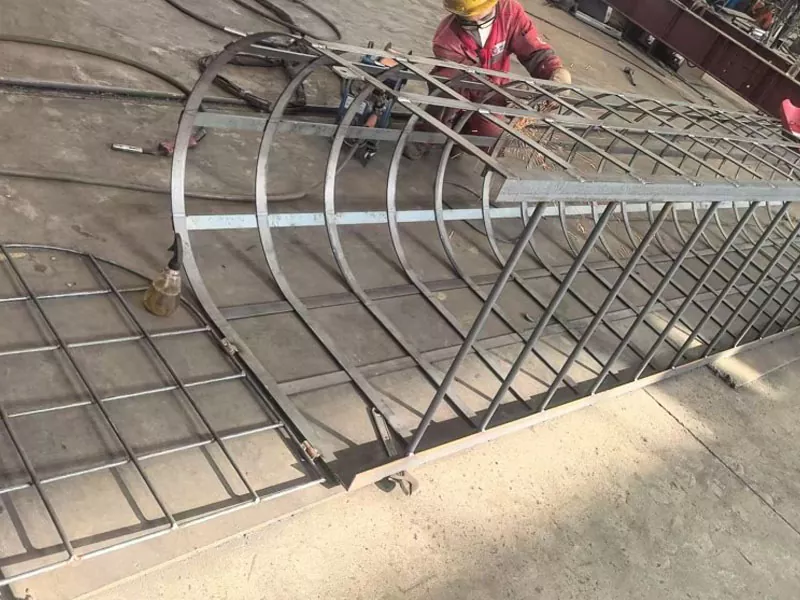

Las reglas de instalación de la jaula de seguridad se aplican cuando se alcanzan los umbrales de altura para subir. El diámetro circular de la jaula, el espaciado horizontal de los anillos y las cantidades de barras de refuerzo verticales siguen las especificaciones de seguridad establecidas. Las jaulas de seguridad deben correr continuamente sin espacios hasta las plataformas de descanso o puntos de terminación superiores; Las jaulas de altura parcial crean zonas de transición peligrosas donde los operadores pierden el recinto de retención de caídas a mitad de la ruta de ascenso. Cada punto de apertura y transición en las interfaces de la plataforma debe recibir detalles cuidadosos para que no haya espacios desprotegidos que puedan atrapar extremidades o crear aberturas para caídas.
La geometría de la conexión a tierra del extremo inferior también recibe especial atención. El peldaño inferior debe quedar dentro de una distancia libre máxima definida sobre el suelo o la superficie de referencia. Cuando el agua estancada se acumula regularmente en los lugares de instalación, las estructuras elevadas de cimientos de concreto evitan que el agua se estanque directamente contra los componentes metálicos de la base. Las dimensiones de los bloques de cimentación deben satisfacer las reglas de tamaño mínimo para una transferencia estable de carga a las estructuras de soporte del suelo.
4. Adaptación personalizada según las condiciones ambientales únicas del sitio
No hay dos diseños de instalaciones industriales que presenten limitaciones espaciales idénticas. Las estructuras de los edificios existentes, la disposición de los equipos cercanos, las obstrucciones aéreas y los obstáculos a nivel del suelo imponen limitaciones del mundo real a la geometría de la instalación. Las unidades fabricadas a medida permiten ajustar la altura total, el ancho de la unidad, el espaciado de los peldaños, el diseño de la jaula y la ubicación de la plataforma para ajustarse a los límites físicos de cada proyecto específico. Los flujos de trabajo de fabricación maduros respaldan estos resultados personalizados y al mismo tiempo cumplen con los límites básicos de las especificaciones de seguridad.
Las limitaciones de espacio de instalación a menudo obligan a hacer concesiones. Cuando el espacio lateral disponible es limitado, los ingenieros revisan las selecciones de perfiles de vigas para preservar la resistencia estructural sin ampliar la huella general. Cuando se producen fuertes vibraciones provenientes de la maquinaria adyacente, los esquemas de montaje se revisan para mitigar los riesgos de fatiga en los puntos de anclaje. Para sitios con códigos regulatorios locales o regionales estrictos, los dibujos y los parámetros de fabricación se alinean con esos estándares regionales para satisfacer los requisitos de cumplimiento.Escaleras de aceroproducidos según especificaciones estándar internacionales pueden satisfacer los requisitos para implementaciones de proyectos industriales transfronterizos.
- Evalúe la disposición del equipo circundante para eliminar los riesgos de colisión entre el hardware de escalada y las piezas móviles de la maquinaria.
- Tenga en cuenta las condiciones climáticas locales, incluidas las precipitaciones, la formación de escarcha y los agentes químicos transportados por el aire, durante la selección del acabado superficial.
- Revise los sustratos estructurales circundantes para confirmar que los puntos de anclaje de la pared o la viga puedan soportar cargas estáticas y dinámicas aplicadas desde los accesorios de acceso vertical.
- Ajuste la ubicación de la plataforma para que coincida con los puntos reales de parada de los trabajos de mantenimiento definidos en los flujos de trabajo de operación de las instalaciones.
La personalización específica del proyecto nunca debe anular las reglas fundamentales de geometría de seguridad. El ancho, el espaciado de los peldaños, las dimensiones de la jaula de protección y los valores de la altura de la protección de la plataforma aún deben permanecer dentro de los límites de operación segura, incluso cuando se requieren compromisos de espacio físico. Los fabricantes calificados producen planos de construcción detallados que documentan cada dimensión ajustada para que los equipos de instalación ejecuten el ensamblaje en campo exactamente como se diseñó. Los paquetes de planos también respaldan las revisiones técnicas in situ realizadas por funcionarios de seguridad de las instalaciones.
5. Estándares de fabricación de soldadura y esquemas de montaje confiables
La calidad de la fabricación depende en gran medida de la ejecución controlada de la soldadura. Las soldaduras de penetración total conectan las vigas de las escaleras a los peldaños, plataformas y otros miembros estructurales adjuntos. Los valores mínimos de altura de soldadura se relacionan con el espesor más delgado del componente conectado. Las costuras de soldadura deben evitar la inclusión de escoria y defectos de porosidad que debiliten la integridad de la unión. Las uniones críticas de alta tensión pueden requerir una inspección no destructiva de detección de fallas para validar la calidad de la soldadura interna antes de que las unidades terminadas abandonen las instalaciones de producción.
Los métodos de montaje en campo se dividen en dos categorías principales: fijación con pernos de expansión contra sustratos existentes o conexión sobre placas de acero preincrustadas fijadas en estructuras de concreto. El espesor de la placa incrustada, el diámetro de la varilla de anclaje y la profundidad de incrustación siguen requisitos de tamaño mínimo definidos. Cuando los pernos de expansión sirven como sujetadores primarios, se deben respetar los umbrales de grado y dimensión de los pernos. Un anclaje deficiente representa uno de los riesgos de fallas ocultas más comunes para el hardware de acceso vertical; Incluso los conjuntos excelentemente fabricados se vuelven inseguros si las conexiones de montaje no pueden transferir cargas de manera confiable a los sustratos de soporte del edificio.
Los sistemas de control de calidad de fabricación cubren múltiples fases de producción. La inspección de entrada de materia prima verifica la composición del acero y las propiedades mecánicas antes de que comience la fabricación. Las inspecciones durante el proceso ocurren en etapas sucesivas de producción, capturando desviaciones dimensionales o defectos de soldadura antes de que los componentes avancen a través de los flujos de trabajo de fabricación. Los registros de inspección se archivan para referencia futura para cada lote de producción. Las certificaciones alineadas con estándares industriales ampliamente reconocidos validan los sistemas de gestión de procesos de producción.
Un fabricante calificado que ofrece estas soluciones personalizadas de estructura metálica esEstructura de acero LWY, que ofrece conjuntos de estructuras metálicas diseñados que cumplen con los marcos de especificaciones nacionales e internacionales. El hardware completo se entrega junto con planos de construcción y documentos de guía de ensamblaje paso a paso para ayudar a los equipos técnicos en el sitio durante el trabajo de instalación.
6. Preguntas técnicas frecuentes
Una vez que se envían los comentarios relacionados con la calidad, el reconocimiento formal se realiza dentro de un día hábil y la planificación de resolución específica se completa dentro de dos días hábiles. Cuando el análisis de causa raíz confirma la responsabilidad del lado de fabricación, las medidas correctivas incluyen opciones como reelaboración gratuita, envío de reemplazo acelerado con logística asociada cubierta por el fabricante o acuerdos compensatorios definidos por contrato, dependiendo de los requisitos específicos del proyecto.
Los fabricantes calificados poseen certificaciones relevantes a nivel de producto correspondientes a los marcos de sistemas de seguridad del mercado regional. La documentación completa de pruebas técnicas acompaña a las entregas de productos terminados, lo que brinda a los equipos de ingeniería y revisión de cumplimiento pruebas rastreables de que el hardware cumple con los estándares aplicables en materia de criterios de seguridad y desempeño ambiental.
Se proporcionan planos de construcción detallados y materiales de guía de instalación paso a paso. Estos documentos cubren anotaciones de dimensiones, requisitos de puntos de anclaje, notas de soldadura y guías de secuencia de ensamblaje para el personal de construcción en el sitio. La distribución de muestras físicas no se proporciona dentro de los entregables estándar del proyecto.
Cada proyecto industrial de acceso vertical combina conocimiento de mecánica estructural, consideración del factor humano, estrategia anticorrosión y conocimiento de estándares regulatorios. Al revisar sistemáticamente las especificaciones de las vigas, la geometría de los peldaños, la continuidad de la jaula de seguridad, los flujos de trabajo de protección de superficies y el diseño de anclaje, las partes interesadas del proyecto reducen los riesgos operativos para el personal operativo de campo. Especificación reflexiva deEscaleras de aceroCrea una infraestructura de acceso vertical duradera que se integra sin problemas en los flujos de trabajo generales de operación de las instalaciones a lo largo de décadas de ciclos de servicio.
