Las plataformas Liweiyuan para turbinas eólicas marinas flotantes garantizan energía estable y de bajo costo en aguas profundas.
Las plataformas de alta calidad para turbinas eólicas marinas flotantes de LWY Steel Structure son soluciones estructurales de acero robustas de grado marino diseñadas para entornos operativos hostiles en mar abierto. Construidas con acero resistente a la corrosión de alta resistencia y un diseño estructural hidrodinámico optimizado, las plataformas ofrecen excelente estabilidad, resistencia al viento y a las olas y rendimiento antifatiga en condiciones marinas complejas.
Al integrar tecnologías antioxidantes, anticorrosión y de refuerzo sísmico, nuestras plataformas eólicas marinas respaldan el funcionamiento estable a largo plazo de turbinas eólicas flotantes, resistiendo eficazmente el impacto de las corrientes oceánicas, las fuertes vibraciones del viento y la erosión del agua de mar. Diseñadas para proyectos de energía renovable marina, estas plataformas de acero directas de fábrica cuentan con alta seguridad estructural, larga vida útil y especificaciones estructurales personalizables, cumpliendo con estrictos estándares internacionales de ingeniería marina y construcción de energía eólica marina.
|
Parámetro |
Gama estándar |
|
Grado de acero |
Q355B / Q355D / S355 / A572 (por proyecto) |
|
Diseñar la vida |
25 años |
|
Clase de corrosión |
C5-M (ISO 9223) |
|
Revestimiento |
Rico en zinc + epoxi + poliuretano / galvanizado en caliente 85+ μm |
|
Preparación de la superficie |
Granallado según Sa 2,5 (ISO 8501-1) |
|
Estándar de soldadura |
EN ISO 9606/AWS D1.1 |
|
END |
100 % UT/RT en soldaduras a tope primarias; MT en soldaduras de filete |
|
Tipo de plataforma |
Plataforma de servicio de turbina/plataforma de transición/pasarela de acceso |
|
Cargas |
Por proyecto: personal, equipos y combinaciones de ola/viento. |
|
Documentos |
Certificados de materiales, mapas de soldadura, informes de END, registros de recubrimientos |
Las cargas de sal atmosférica en zonas marinas están clasificadas como C5-M, la categoría de corrosión más severa según ISO 9223. El acero pintado simple falla en unos pocos años; Las plataformas para turbinas eólicas marinas flotantes requieren protección en capas desde el principio.
Las estructuras flotantes nunca dejan de moverse. Las cargas cíclicas provenientes de las olas, el viento y el funcionamiento de las turbinas crean tensiones de fatiga que exigen una calidad de soldadura y un diseño detallado muy por encima de los estándares de construcción.
El repintado de una plataforma a 20 kilómetros de la costa se mide en días de embarcación y ventanas climáticas. La protección contra la corrosión aplicada en fábrica debe ser la protección duradera.
Las plataformas para turbinas eólicas marinas flotantes se fabrican con Q355B/Q355D, S355 o acero estructural de grado marino equivalente con propiedades de impacto certificadas para servicio a baja temperatura, según la especificación del proyecto.

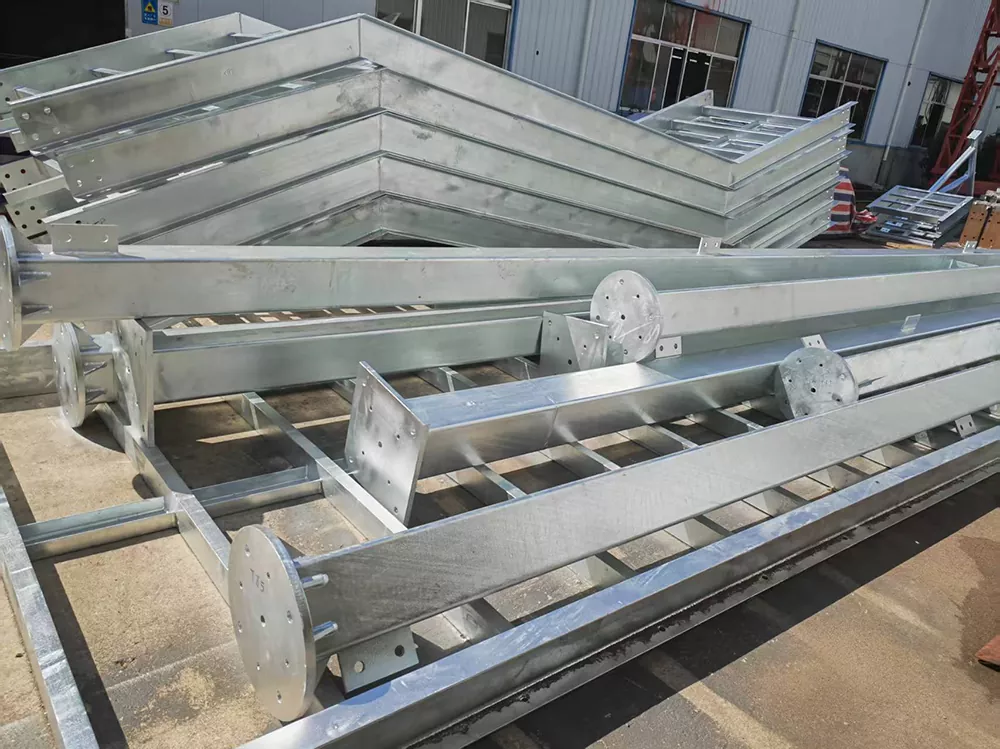

Las plataformas y pasarelas más pequeñas están galvanizadas en caliente según ISO 1461 con un espesor mínimo de zinc de 85 μm, lo que brinda décadas de protección sin mantenimiento en el aire marino.
Las grandes estructuras primarias reciben un sistema de revestimiento marino: imprimación rica en zinc, epoxi intermedio y acabado de poliuretano o polisiloxano, aplicado mediante pulverización airless después de granallado a Sa 2,5.
Los componentes que se conectan a estructuras sumergidas se detallan para comprobar su compatibilidad con ánodos de sacrificio y sistemas de corriente impresa, incluidos ánodos soldables cuando se especifique.

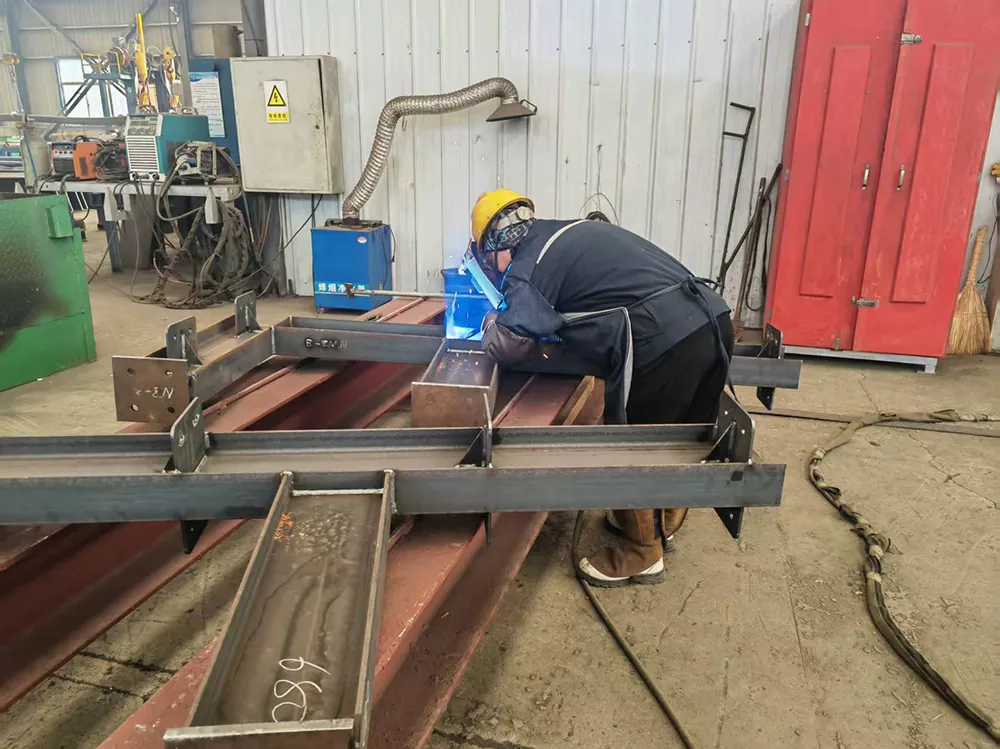

Todas las soldaduras son ejecutadas por soldadores certificados según EN ISO 9606 o AWS D1.1, con procedimientos de soldadura calificados antes de la producción.
Las soldaduras a tope en los miembros primarios se inspeccionan 100% con ultrasonidos o radiografías; Las soldaduras en ángulo se controlan mediante partículas magnéticas según un muestreo acordado con el cliente.
Las plantillas de fabricación y los accesorios de verificación mantienen dimensiones críticas, como el espaciado entre grupos de pernos y la planitud de las bridas, dentro de tolerancias estrictas, por lo que el ensamblaje en alta mar se realiza sin necesidad de volver a trabajar en el campo.
LWY Steel Structure fabrica plataformas para turbinas eólicas marinas flotantes y componentes relacionados para:
1. Plataformas de servicio y mantenimiento de turbinas
2. Plataformas de transición entre torre y casco flotante
3. Pasarelas de acceso, descansos y conjuntos de barandillas
4. Bastidores de soporte de equipos para sistemas de amarre y control.
5. Estructuras de soporte para helipuerto y pedestales de grúa (bajo pedido)
A1: Equivalentes Q355B/Q355D, S355 o A572 con propiedades certificadas de impacto a baja temperatura, seleccionados según la base de diseño del proyecto. Se proporcionan certificados de materiales para cada placa y sección.
R2: Las superficies se granallan hasta Sa 2,5 y luego se recubren con un sistema marino de imprimación rica en zinc, intermedio epóxico y acabado de poliuretano, o se galvanizan en caliente según ISO 1461 para componentes más pequeños. El espesor total del sistema suele superar los 240 μm.
R3: Nuestro sistema de fabricación y control de calidad está alineado con las prácticas de DNV, ABS y CCS, y trabajamos según los requisitos de soldadura y END que especifica su proyecto. La encuesta de terceros es bienvenida en cualquier etapa.
R4: Las plataformas para turbinas eólicas marinas flotantes se producen en nuestra fábrica de Qingdao, que tiene una capacidad de procesamiento anual de más de 20.000 toneladas de componentes de acero y se encuentra a 36 km del puerto de Qingdao, por lo que grandes lotes marinos se envían eficientemente por mar.
R5: Proporcionamos planos de montaje, planos de elevación y mapas de soldadura, y nuestros ingenieros apoyan el montaje en alta mar mediante guía remota o supervisión in situ según sea necesario.
