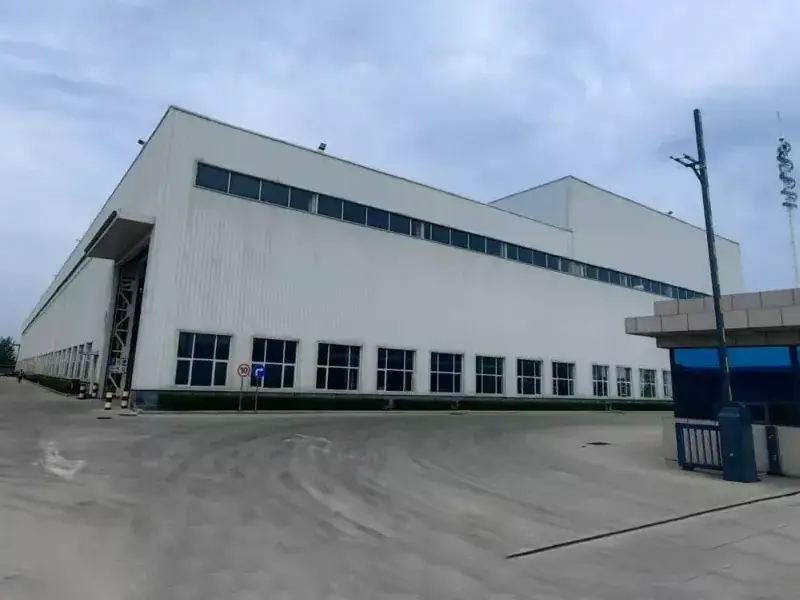

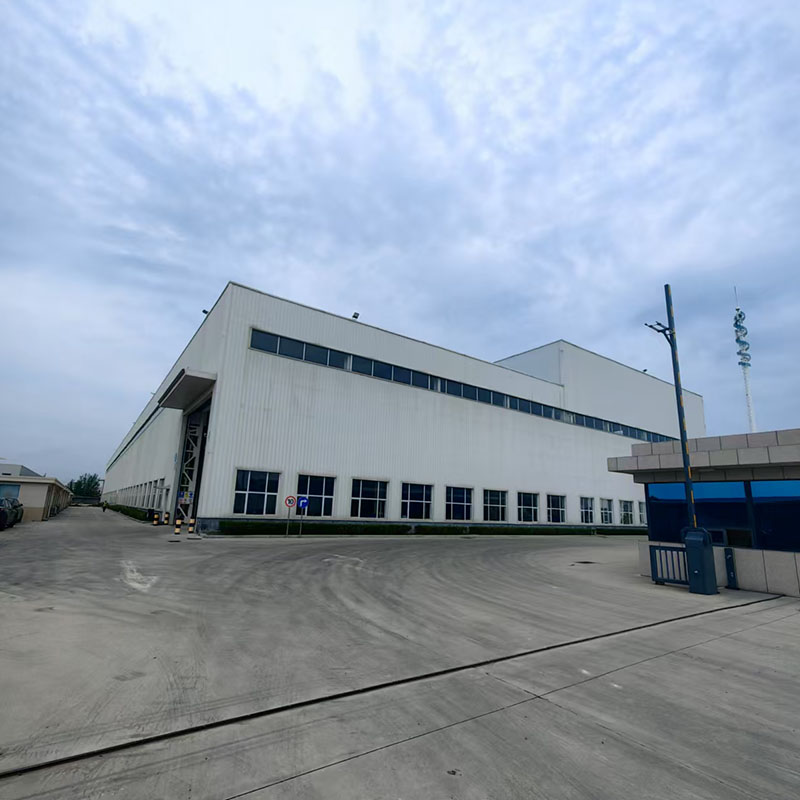

El edificio de fábrica de estructura de acero de marco de acero portal es un edificio de fábrica construido en forma de estructura de acero y marco de portal. La siguiente es una introducción detallada al edificio de fábrica de cuadros de acero portal.
El edificio de fábrica de estructura de acero de marco de acero portal es un edificio de fábrica construido en forma de estructura de acero y marco de portal. La siguiente es una introducción detallada al edificio de fábrica de cuadros de acero portal:
Las principales características estructurales del edificio de fábrica de estructura de acero de marco de acero portal:
1. Peso ligero: en la estructura del marco de acero portal, el marco de acero de red de red I-Section soldado se usa ampliamente. Tiene una sección transversal simple, un buen rendimiento de fuerza y peso ligero. Al mismo tiempo, el uso de materiales livianos y de alta resistencia a techo y pared, así como rayas de acero de paredes delgadas y vigas del marco de pared, reduce aún más el peso del edificio de fábrica.
2. Fuerza clara: el sistema de fuerza del marco del portal es simple y claro, y la ruta de transmisión de fuerza es clara, lo cual es conveniente para el diseño y la construcción.
3. Instalación rápida: la mayoría de los componentes del edificio de fábrica de cuadros de acero portal están prefabricados en la fábrica, y solo se requiere ensamblaje en el sitio, lo que acorta en gran medida el período de construcción.
4. Bajo costo: en comparación con las fábricas de estructura de concreto tradicional, las fábricas de cuadros de acero portal tienen costos más bajos y una mejor economía.
Al diseñar una fábrica de cuadros de portal, se deben tener en cuenta los siguientes puntos:
1. Espacio y altura: el tramo del marco del portal se puede determinar de acuerdo con los requisitos de uso reales, que generalmente no exceden los 36 metros. La altura general de la casa es de entre 4 y 9 metros. Al diseñar, la relación correspondiente entre el tramo y la altura debe considerarse completamente para garantizar la estabilidad y la economía de la estructura.
2. Valor de carga: al diseñar una fábrica de cuadros de portal, el valor de carga debe determinarse razonablemente. El valor de carga en vivo debe determinarse de acuerdo con las especificaciones de diseño relevantes y tener en cuenta las posibles condiciones de carga en uso real. Al mismo tiempo, se debe tener cuidado para evitar la deducción excesiva de las cargas para garantizar la estabilidad de la fábrica.
3. Sistema de soporte: el sistema de soporte del marco del portal incluye varillas rígidas, soportes de columna y soportes laterales. Estos sistemas de soporte son cruciales para garantizar la estabilidad general del marco. Al establecer el soporte, las características de fuerza de la estructura y la conveniencia de la construcción deben considerarse completamente.
4. Procesamiento de detalles: en el diseño de la fábrica de cuadros del portal, también se debe prestar atención a un procesamiento de detalles. Por ejemplo, la selección de la sección transversal del haz de acero, el diseño de los aparatos de esquina y el cálculo de resistencia de las conexiones de la placa final. Estos detalles son de gran importancia para mejorar el rendimiento general y la durabilidad de la estructura.
El edificio de fábrica de estructura de acero de marco de acero portal tiene las siguientes ventajas de aplicación:
1. Amplia gama de aplicaciones: la fábrica de cuadros de portal es adecuada para varios campos de construcción industriales, comerciales y civiles, como talleres, almacenes, salas de exposiciones, etc.
2. Estética fuerte: la apariencia de la fábrica de marco de portal es simple y generosa, con líneas suaves y buena estética.
3. Fuerte desacoplabilidad: la mayoría de los componentes de la fábrica de marco de portal están atornillados o soldados, lo cual es conveniente para el desmontaje y la reorganización, y es adecuado para las empresas que necesitan cambiar los sitios con frecuencia.
4. Protección del medio ambiente y ahorro de energía: los materiales livianos y de alta resistencia y el buen rendimiento de aislamiento térmico de la fábrica de marco portal ayudan a reducir el consumo de energía y las emisiones de carbono, lo que está en línea con el concepto de protección ambiental de los edificios modernos.
En resumen, la fábrica de estructura de acero del marco portal tiene características estructurales como peso ligero, fuerza clara, instalación rápida, bajo costo y una amplia gama de ventajas de aplicaciones y características de protección ambiental y ahorro de energía. Durante el proceso de diseño y construcción, los factores como el espacio y la altura, el valor de carga, el sistema de soporte y el procesamiento de detalles deben considerarse completamente para garantizar la estabilidad y la economía de la estructura.

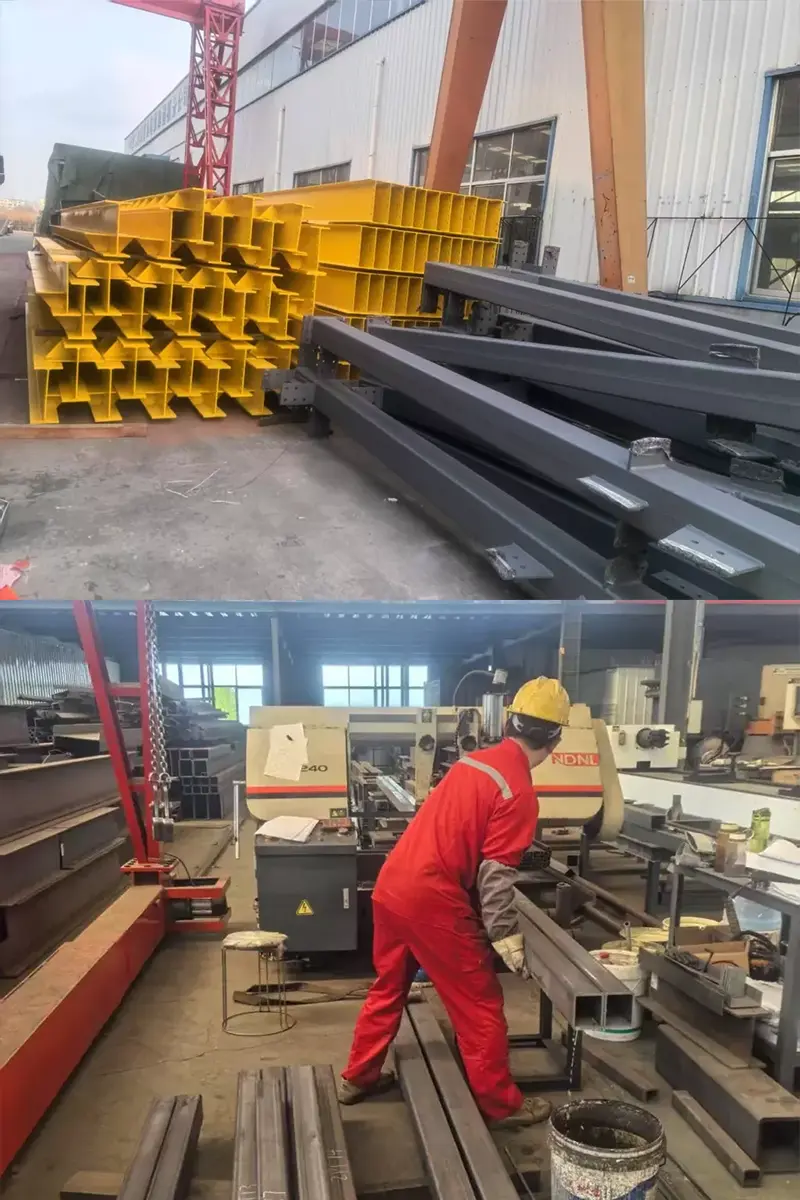

La estructura de acero de Liweiyuan es una planta profesional de procesamiento de estructura de acero. Los diversos talleres de estructura de acero de marco portal que produce tienen muchas ventajas, como construcción simple, instalación rápida y ahorros económicos.

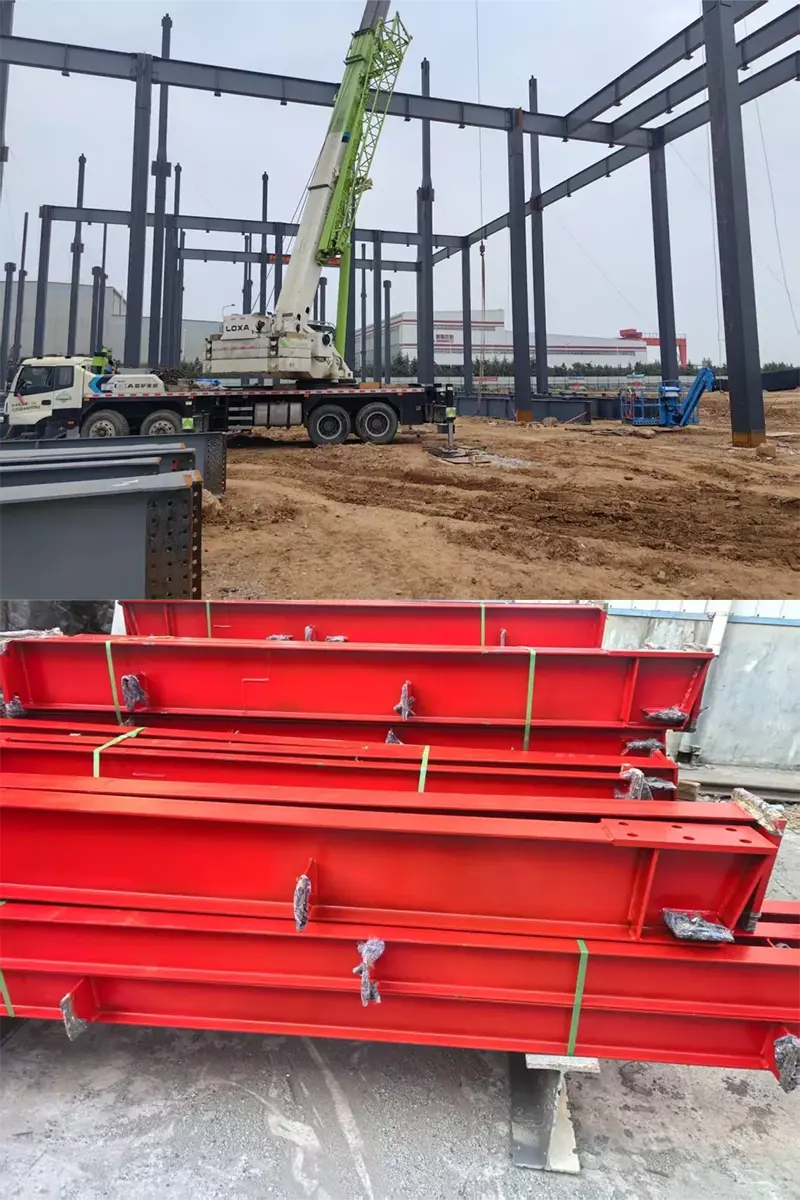

Marco de acero principal: acero en forma de H de acero de acero 8 mm/10 mm/12 mm
Soldadura: soldadura automática de arco sumergido
Retirada de óxido: Sandblasting
Tratamiento de superficie: pintura alquiada o galvanizado
Pernos de alta resistencia: 10.9 grados grandes hexagonales
Sistema de soporte: Angle Brace L50x4, Q235B de acero, procesado y pintado
Soporte horizontal φ20, Q235B de acero, procesado y pintado
Varilla de unión φ89*3, Q235B de acero, procesado y pintado
Pernos ordinarios: pernos galvanizados de grado 8.8
Purlin de techo C/Z160*60*2.5, Q23B5 de acero, galvanizado
Panel de techo exterior: panel sándwich o placa de acero corrugado
Panel de iluminación transparente: PVC de 6 mm de espesor
Accesorios: pegamento de vidrio, tornillos de autoaprendizaje, etc.
Bandas de borde: placa de acero de color de 0.5 mm de espesor
Guta de alero: placa de acero de 0.8 mm de espesor
Tubería de agua de lluvia φ110pvc
Purlin de pared C160*60*2.5, acero Q235, pintura en aerosol
Panel de sándwich de pared o placa de acero corrugado
Accesorios Glue de vidrio, tornillos de autocuidado, etc.
Las bandas de borde usan una placa de acero de color de 0.5 mm de espesor
Puertas y ventanas puertas rodantes/puertas corredizas PVC/aleación de aluminio/ventanas de acero
1: ¿Es su empresa una empresa de fábrica o una empresa comercial?
R: Somos una fábrica, por lo que puede obtener el mejor precio y precio competitivo.
2: ¿Cuáles son sus productos principales?
R: Nuestros productos principales son estructuras de acero, almacenes, talleres, casas prefabricadas, casas de contenedores, casas de aves de corral de estructura de acero, garajes para automóviles de estructura de acero, hangares de estructura de acero, villas de acero ligero, paneles de sándwiches y otros materiales de construcción.
3: ¿Qué garantía de calidad proporciona? ¿Cómo se controla la calidad?
R: Tenemos personal dedicado para inspeccionar productos en todas las etapas del proceso de fabricación: materias primas, materiales en procesamiento, materiales verificados o probados, productos terminados y otro control de calidad de proceso completo.
4: ¿Qué deberían proporcionar los clientes antes de proporcionar una cotización completa?
R: Cuando recibamos una consulta de un cliente, complete el formulario de intención de compra para proporcionarnos información sobre el edificio de estructura de acero
Estructura de acero Tamaño del edificio, propósito de construcción, diseño y materiales. Diseñaremos dibujos basados en la información anterior y proporcionaremos una cita competitiva.
5: ¿Qué tipo de dibujos proporcionarás?
R: Plano de planta, elevación, sección, dibujo de cimientos, dibujo de instalación.
6: ¿Cuántos colores tienen sus paneles de sándwich?
R: Off-blancos, marfil, azules, verdes, rojos y personalizados según los requisitos del comprador.
