Las herramientas de elevación de estructuras de acero son fabricadas por Liweiyuan, un fabricante profesional de estructuras de acero en China. Utilizamos una artesanía exquisita y materias primas de alta calidad. Puede comprar nuestros productos con confianza ya que los vendemos directamente desde la fábrica.
1. Capacidad de carga de la herramienta de elevación
Según el peso de los componentes de la estructura de acero (5-50 toneladas), se determina que la carga nominal de la herramienta de elevación no debe ser inferior a 60 toneladas, con un factor de seguridad ≥ 3,5. El material utilizado es acero de baja aleación Q355B con un límite elástico ≥ 345 MPa.
2. Forma estructural
Se utiliza una estructura de pórtico con doble punto de elevación, con una longitud de viga principal ajustable de 11,5 m. Se utiliza acero en ángulo 80*80Q355B en los nodos de elevación de herramientas, con nervaduras de refuerzo de 16 mm de espesor agregadas en los nodos.
3. Método de conexión

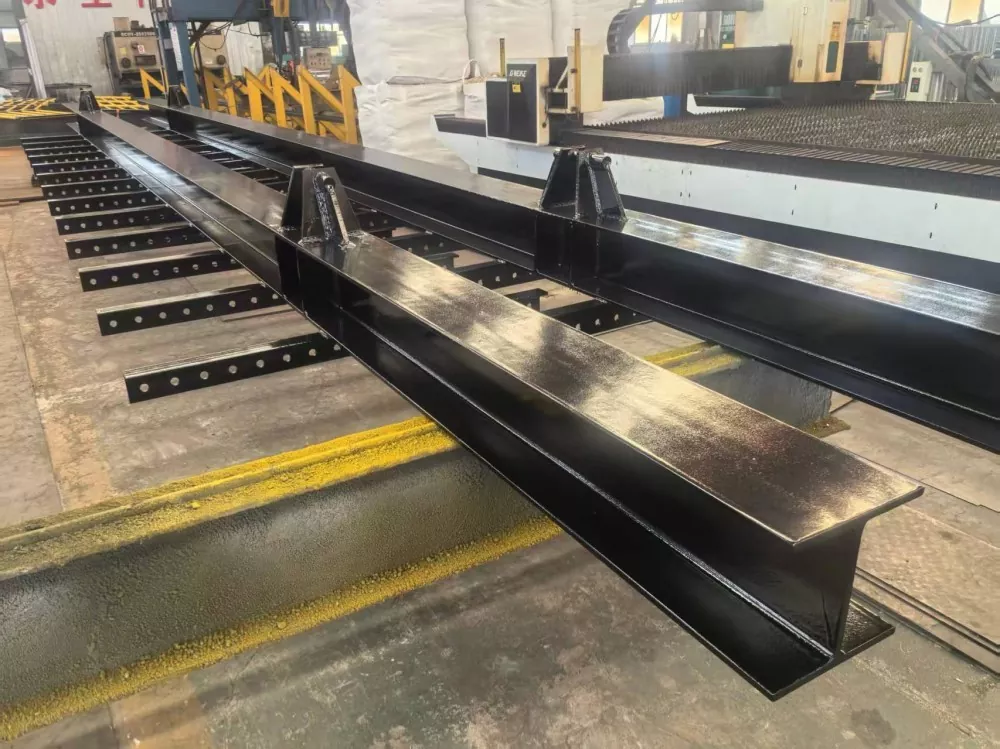

Las orejas de elevación están diseñadas como una estructura de placa de doble oreja con una apertura de 50 mm y un espesor de 20 mm. Se utiliza soldadura de penetración total en la viga (grado de soldadura 2), con una altura del tramo de soldadura ≥ 12 mm.
1. Especificaciones de materiales principales

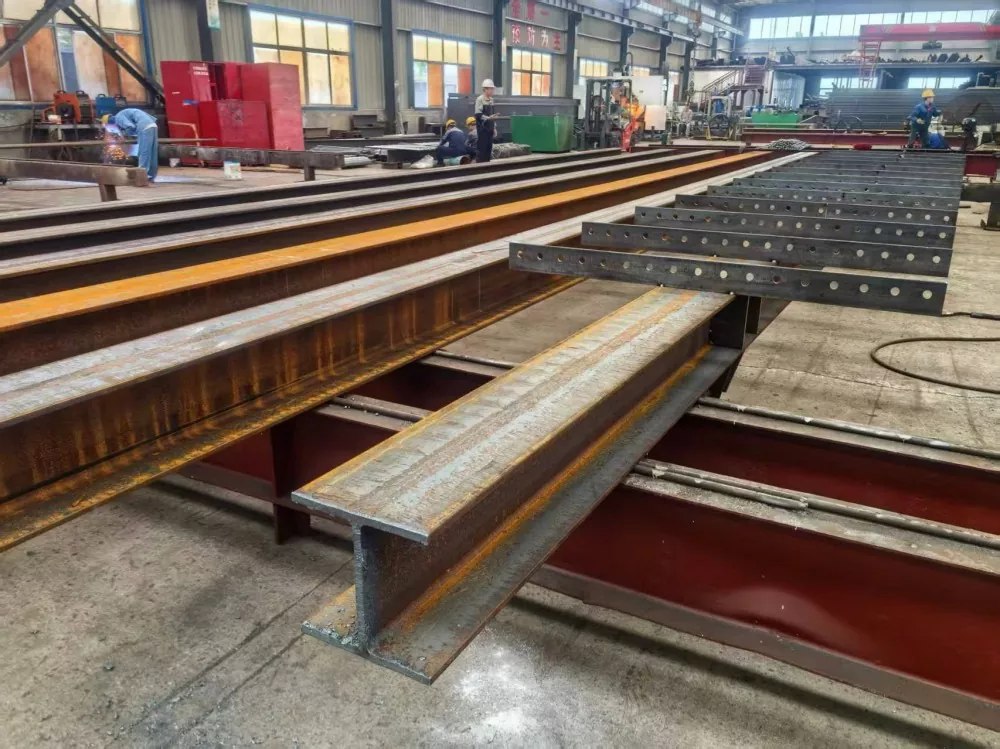

○ Viga transversal: acero H300×200×8×12

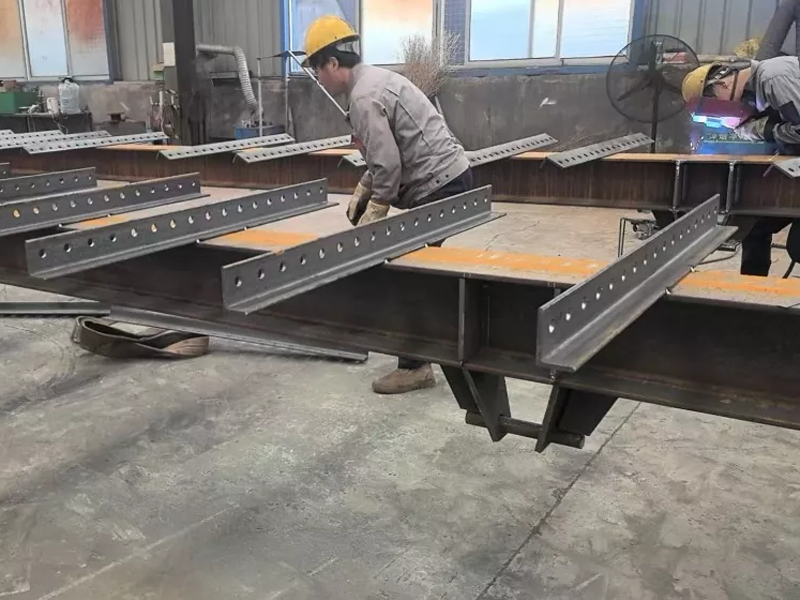

○ Nodo para colgar herramientas: acero en ángulo 80*80 Q355B
○ Oreja de elevación: cortada con láser a partir de una placa de acero Q355B de 20 mm de espesor
2. Tecnología de procesamiento
○ Corte: corte por láser CNC, rugosidad de la superficie de corte Ra ≤ 25μm

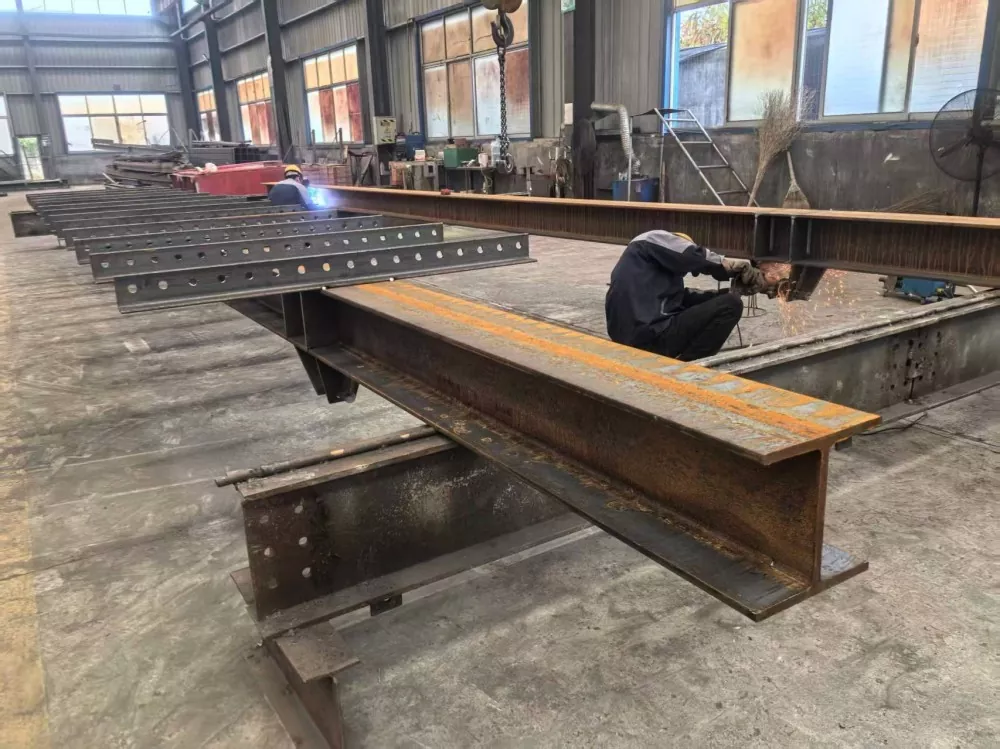

○ Soldadura: soldadura con gas CO₂, alambre de soldadura ER50-6, conservación del calor posterior a la soldadura a 200 °C para aliviar la tensión.
○ Tratamiento térmico: las orejetas de elevación se someten a un tratamiento de enfriamiento y revenido (dureza HB 200-230)
1. Mecanismo de travesaño ajustable
· La junta telescópica adopta una estructura anidada con un rango de ajuste de 500 mm. Está equipado con tres juegos de orificios para pasadores de ubicación (16 mm de diámetro) y con pasadores de ubicación de acero 45# (con pasadores anticaída).
· Las superficies de contacto deslizantes están lubricadas con grasa MoS₂ y la holgura se controla entre 0,5 y 1 mm.
2. Conjunto de orejetas de elevación
· Espaciado de 80 mm entre placas de orejetas, rodamiento de agujas incorporado de Φ55 mm (modelo NA4911), asiento del rodamiento y ajuste de interferencia de orejetas (H7/R6)
· Pasador fabricado en 40CrNiMoA, 50 mm de diámetro, cromado (0,05 mm de espesor)
3. Patas de apoyo antideslizantes
· En la parte inferior se instala una placa de soporte rectangular de 200 × 200 × 20 mm, con dientes antideslizantes fresados en la superficie (profundidad de los dientes 2 mm, espaciado 5 mm).
· La altura de la pata de apoyo se puede ajustar con un perno de ajuste M42 (rango de ajuste ±50 mm).
1. Inspección de soldadura
Todas las soldaduras principales se someten a pruebas de penetración (PT) al 100 %, y las uniones en T se someten a pruebas ultrasónicas (UT) al 20 %, superando el Nivel I.
Desviación dimensional de los tramos de soldadura de filete ≤ ±1,5 mm, desviación de rectitud ≤2 mm/m.
2. Tolerancias dimensionales
○ Desviación de longitud total del haz: ±3 mm
○ Desviación del espaciado de los puntos de elevación: ±2 mm
○ Verticalidad total: ≤1,5 mm/m
3. Pruebas de rendimiento
○ Prueba de carga nominal: carga estática de 1,25 veces la carga nominal durante 1 hora, deformación permanente ≤0,1%.
○ Prueba de carga dinámica: carga cíclica de 1,1 veces la carga nominal durante 50 segundos. 0 veces (frecuencia 0,5 Hz)
1. Dispositivo de protección contra sobrecarga (modelo XZ-100, precisión ±2%) instalado, que apaga automáticamente el circuito de elevación si la sobrecarga excede el 10%.
2. Se instala un sistema de alarma de luz y sonido (voltaje de funcionamiento DC24V), que hace sonar una alarma cuando la precarga del perno cae un 15%.
3. Todas las piezas móviles expuestas están equipadas con una malla protectora (tamaño de malla ≤ 20 mm), tejida con alambre de acero estirado en frío de Φ4 mm.

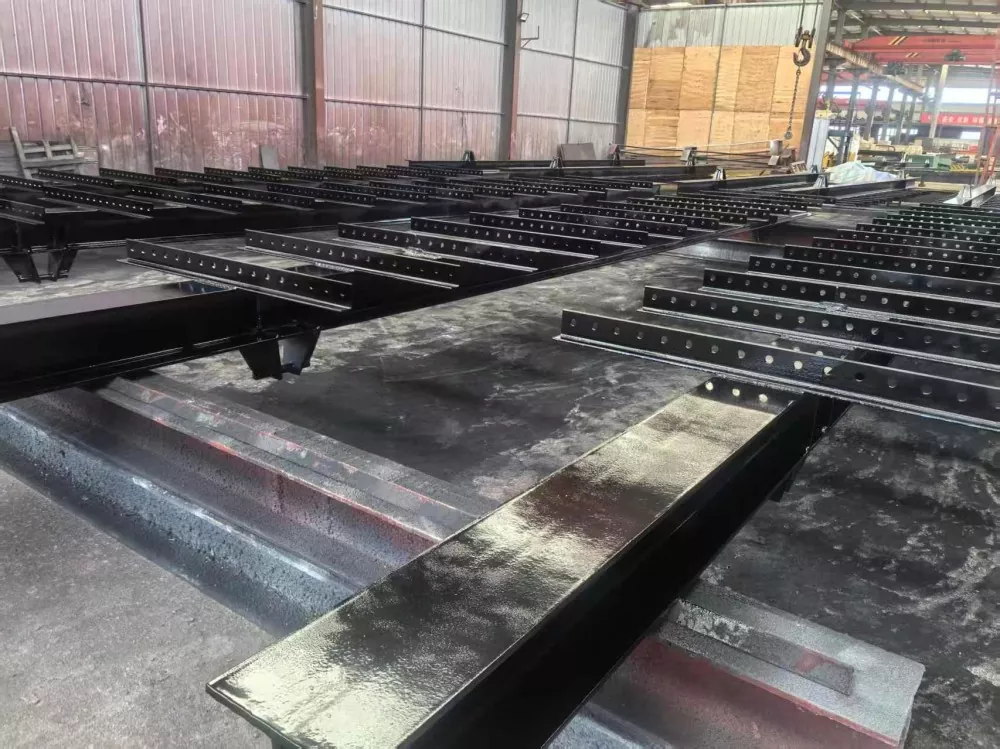

1. Inspección de materia prima → Corte por láser CNC → Mecanizado (fresado, taladrado) → Soldadura → Tratamiento térmico posterior a la soldadura → Enderezamiento → Montaje → Pulido → Tratamiento de superficie (pulido con chorro de arena hasta grado Sa2.5, imprimación epoxi rica en zinc de 80 μm + capa superior de clorocaucho de 60 μm).
2. Puntos clave de control del proceso: monitoreo de la deformación de la soldadura (usando fijación rígida y método de deformación inversa), prueba de torque de precarga del perno (de acuerdo con las especificaciones GB/T 1231, con el coeficiente de torque controlado entre 0,11-0,15).
1. Proporcionar dibujos de diseño completos (incluidos modelos CAD 3D), garantía del material e informe de tratamiento térmico.
2. El informe de inspección de terceros debe incluir: registros de pruebas de propiedades mecánicas, diagramas de pruebas no destructivas e informes de inspección dimensional.
3. Adjunte un manual de usuario y mantenimiento (que incluye un catálogo de piezas, un cuadro del ciclo de lubricación y una guía de solución de problemas comunes).
1. Antes de cada uso, inspeccione: el estado de los pasadores de ubicación, las grietas de soldadura, el aumento de temperatura de los cojinetes (≤40°C) y la efectividad del sistema de alarma.
2. Está estrictamente prohibida la sobrecarga. El rango de temperatura de funcionamiento es de -20 °C a 60 °C y la velocidad máxima del viento no supera los 12 m/s.
3. Mantenimiento Regular: Realice una inspección integral cada 50 levantamientos o cada tres meses, y realice una calibración de carga anualmente.
IX. Calidad del diseño de la estructura de acero de Liweiyuan
Liweiyuan Steel Structure es un fabricante líder de diversos productos de estructuras de acero y productos metálicos en China. Podemos personalizar diversas soluciones de productos metálicos y ofrecer a los clientes productos de estructura de acero y productos metálicos de alta calidad y bajo costo. Podemos ofrecer a los clientes materiales y diseños de estructuras de acero que cumplan con los estándares nacionales y regionales, incluidos los de EE. UU. y Europa.
1. ¿Qué sucede si surge un problema de calidad del producto?
Si recibimos comentarios de calidad, nos comprometemos a responder dentro de las 24 horas y brindar una solución dentro de las 48 horas. Si el problema es culpa nuestra, podemos ofrecer reelaboración gratuita, reenvío acelerado (costos de envío cubiertos por nosotros) o compensación según el contrato, según las necesidades del cliente.
2. ¿Cómo garantizamos una calidad constante del producto? ¿Tenemos un proceso integral de inspección de calidad?
Nuestra empresa cuenta con la certificación ISO9001-2016 e implementa tres niveles de inspección de calidad: pruebas de composición y resistencia del acero antes de que lleguen las materias primas; El personal de control de calidad realiza inspecciones y registra completamente cada proceso de producción; y los datos de prueba se archivan completamente para que los clientes puedan acceder fácilmente a ellos.
3. ¿Nuestros productos de estructura de acero cumplen con los estándares de entrada de nuestro mercado objetivo?
Nuestras herramientas de elevación de estructuras de acero Liweiyuan cuentan con la certificación CE (norma EN1090), lo que garantiza el cumplimiento de los requisitos de seguridad, protección ambiental y eficiencia energética de la UE. Los informes de prueba completos están disponibles.
4. ¿Cuál es el tiempo de entrega?
El tiempo de entrega depende del tamaño y número de edificios. Generalmente, la entrega se realiza dentro de los 30 días posteriores a la recepción del pago. Se permiten envíos parciales para pedidos grandes.
5. ¿Ofrecen servicios de instalación?
Le proporcionaremos planos de construcción detallados y manuales para ayudarle a construir e instalar el edificio paso a paso.
